Hiltra
F60 gevelkasten GK-MS
| Model specificaties | |
|---|---|

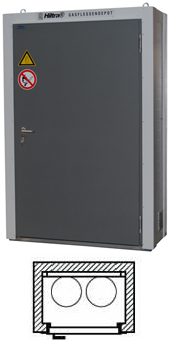

| Artikelnummer | 120800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 1015 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 735 x 360 x 2100 mm |
| Dagmaat deur BxH | 620 x 2050 mm |
| Capaciteit | 2x 50 liter normcilinder |
| Gewicht | ca. 340 kg |
| Artikelnummer | 120800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 1015 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 735 x 360 x 2100 mm |
| Dagmaat deur BxH | 620 x 2050 mm |
| Capaciteit | 2x 50 liter normcilinder |
| Gewicht | ca. 340 kg |
| Model specificaties | |
|---|---|

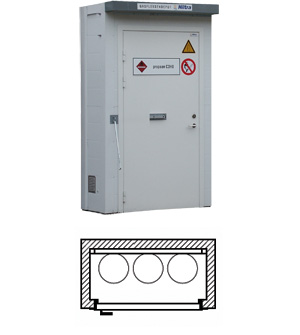

| Artikelnummer | 130800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 1265 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 985 x 360 x 2100 mm |
| Dagmaat deur BxH | 870 x 2050 mm |
| Capaciteit | 3x 50 liter normcilinder |
| Gewicht | ca. 400 kg |
| Artikelnummer | 130800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 1265 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 985 x 360 x 2100 mm |
| Dagmaat deur BxH | 870 x 2050 mm |
| Capaciteit | 3x 50 liter normcilinder |
| Gewicht | ca. 400 kg |
| Model specificaties | |
|---|---|

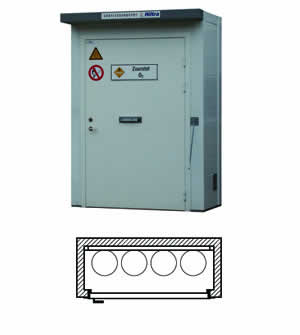

| Artikelnummer | 140800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 1515 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 1235 x 360 x 2100 mm |
| Dagmaat deur BxH | 1120 x 2050 mm |
| Capaciteit | 4x 50 liter normcilinder |
| Gewicht | ca. 465 kg |
| Artikelnummer | 140800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 1515 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 1235 x 360 x 2100 mm |
| Dagmaat deur BxH | 1120 x 2050 mm |
| Capaciteit | 4x 50 liter normcilinder |
| Gewicht | ca. 465 kg |
| Model specificaties | |
|---|---|

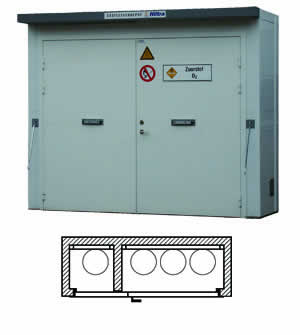

| Artikelnummer | 141800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 1765 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 370/955 x 360 x 2100 mm |
| Dagmaat deur BxH | 1320 x 2050 mm |
| Capaciteit | 4x 50 liter normcilinder |
| Gewicht | ca. 575 kg |
| Artikelnummer | 141800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 1765 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 370/955 x 360 x 2100 mm |
| Dagmaat deur BxH | 1320 x 2050 mm |
| Capaciteit | 4x 50 liter normcilinder |
| Gewicht | ca. 575 kg |
| Model specificaties | |
|---|---|

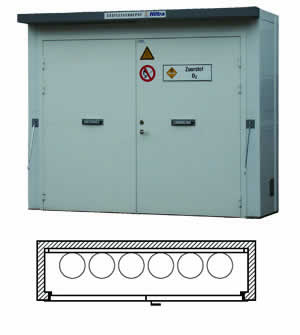

| Artikelnummer | 160800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 2265 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 1985 x 360 x 2100 mm |
| Dagmaat deur BxH | 1820 x 2050 mm |
| Capaciteit | 6x 50 liter normcilinder |
| Gewicht | ca. 665 kg |
| Artikelnummer | 160800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 2265 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 1985 x 360 x 2100 mm |
| Dagmaat deur BxH | 1820 x 2050 mm |
| Capaciteit | 6x 50 liter normcilinder |
| Gewicht | ca. 665 kg |
| Model specificaties | |
|---|---|

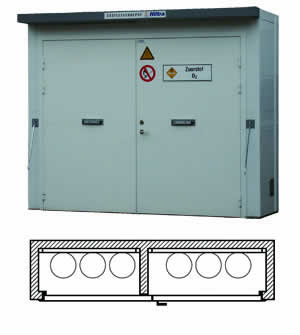

| Artikelnummer | 161800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 2515 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 950/1125 x 360 x 2100 mm |
| Dagmaat deur BxH | 2070 x 2050 mm |
| Capaciteit | 6x 50 liter normcilinder |
| Gewicht | ca. 760 kg |
| Artikelnummer | 161800200 |
| LET OP !! | Overstek boven de deur is vervallen |
| Afmeting uitwendig BxDxH | 2515 x 630 x 2330 mm |
| Afmeting inwendig BxDxH | 950/1125 x 360 x 2100 mm |
| Dagmaat deur BxH | 2070 x 2050 mm |
| Capaciteit | 6x 50 liter normcilinder |
| Gewicht | ca. 760 kg |
| Model specificaties | |
|---|---|

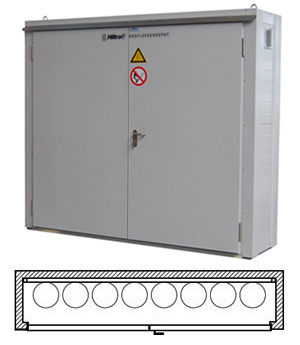

| Artikelnummer | 180800200 |
| Afmeting uitwendig BxDxH | 2765 x 630 x 2330 mm |
| Dagmaat deur BxH | 2320 x 2050 mm |
| Capaciteit | 8x 50 liter normcilinder |
| Gewicht | ca. 785 kg |
| Afmeting inwendig BxDxH | 2485 x 360 x 2100 mm |
| Artikelnummer | 180800200 |
| Afmeting uitwendig BxDxH | 2765 x 630 x 2330 mm |
| Dagmaat deur BxH | 2320 x 2050 mm |
| Capaciteit | 8x 50 liter normcilinder |
| Gewicht | ca. 785 kg |
| Afmeting inwendig BxDxH | 2485 x 360 x 2100 mm |
Algemene specificaties
Versie 1.0 | 07-01-2019
Hiltra® MegasaverTM gasflesgevelkasten serie GK-MS
Ontwerp:
- Ontworpen als gasflessengevelkast op basis van de richtlijn PGS 15.
- Wanden, dak en deur 60 minuten brandwerend op basis van een brandbelasting van buitenaf.
Hoofddraagconstructie:
- Volledig gelaste constructie uit blank stalen kokerprofielen.
- Conservering: SA2,5 stralen en afwerken met 100 µm Acreton zinkfosfaat epoxycoating in RAL 7005/muisgrijs.
- Opbouw op stalen vloerframe afgewerkt met alutranen plaat.
- Standaard uitgevoerd met vier ankerplaten voor verankering aan een gevel.
- Standaard voorzien van hijsvoorziening.
- Standaard voorzien van een aardaansluitpunt aan de buitenzijde.
Behuizing (wanden/dak):
- Dak en wanden in licht geprofileerde verzinkte sandwichpanelen met een kern uit onbrandbare en isolerende steenwol.
- Isolatiewaarde [W/m2K]: 0,47 (volgens EN ISO 6946)
- Geluidsisolatiewaarde (via lucht) Rw (C: Ctr): 32 dB
- Kleur buitenzijde; een Myrialac® primer en polyestercoating in RAL 7035/grijs.
- Kleur binnenzijde; een Myrialac® primer en polyestercoating in RAL 9002/wit.
- Dak op buitenzijde afgewerkt met een weersbestendige PVC dakfolie.
- Brandwerendheid van de sandwichpanelen = 60 minuten overeenkomstig: NEN 6069/2011, Testnormen EN 1363-1 & 1364-1 (EI-60 voor wanden), Testnorm EN 1364-2 (RE-60 voor plafonds/daken) en Classificatienorm: EN 13501-2 .
Deur:
- Uitgevoerd met een enkele of dubbele zelfsluitende vleugeldeuren (zie tabel).
- Deur vervaardigd uit dubbelwandige verzinkte plaat met een kern van onbrandbaar en isolerend materiaal.
- Deurblad op binnen en buitenzijde afgewerkt in RAL 7005/muisgrijs.
- Deur standaard voorzien van klink, paniekgreep, cilinderslot en deurdranger inclusief automatisch Thermolock brandsluitmechaniek.
- Deursponningen voorzien van bij brand dichtschuimende strippen, zodat deze in geval van brand automatisch worden afgesloten.
- Deur kan in een openingshoek van ca. 90° vergrendeld worden, in geval van brand verbreekt het Thermolock de vergrendeling en zal de deur automatisch in de dagschoot.
- Brandwerendheid van de deur EI160 minuten overeenkomstig: Testnorm: EN 1364-1 en Classificatienorm: EN 13501-2.
Ventilatie:
- Be- en ontluchting door diametraal geplaatste ventilatieopeningen binnen en buiten afgewerkt met verzinkte schoepenroosters.
- Standaard voorzien van vlamkerend gaas en brandwerende roosters, zodat deze in geval van brand automatisch worden afgesloten.
Gevarenaanduiding:
- Gevarenaanduiding door pictogrammen conform PGS 15, Ø en/of ? 200 mm, symbolen: "roken en open vuur verboden” en "opslag gasflessen”.
