Hiltra
Bigsaver brandcompartimenten
| Model specificaties | |
|---|---|
| Artikelnummer | 200150200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport.) |
| Afmeting uitwendig LxBxH | ca. 1420 x 1030 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 1165 x 695 x 1720 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1150 x 1890 mm (BxH) |
| Opstaphoogte | ca. 315 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkt rooster |
| Inhoud opvangbak | ca. 220 liter |
| Gewicht | ca. 420 kg |
| Artikelnummer | 200150200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport.) |
| Afmeting uitwendig LxBxH | ca. 1420 x 1030 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 1165 x 695 x 1720 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1150 x 1890 mm (BxH) |
| Opstaphoogte | ca. 315 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkt rooster |
| Inhoud opvangbak | ca. 220 liter |
| Gewicht | ca. 420 kg |
| Model specificaties | |
|---|---|
| Artikelnummer | 200150250 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 1420 x 1440 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 1165 x 1105 x 1850 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1150 x 1890 mm (BxH) |
| Opstaphoogte | ca. 210 mm |
| Draagvermogen roostervloer | ca. 820 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 165 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkt rooster |
| Inhoud opvangbak | ca. 220 liter |
| Gewicht | ca. 530 kg |
| Artikelnummer | 200150250 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 1420 x 1440 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 1165 x 1105 x 1850 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1150 x 1890 mm (BxH) |
| Opstaphoogte | ca. 210 mm |
| Draagvermogen roostervloer | ca. 820 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 165 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkt rooster |
| Inhoud opvangbak | ca. 220 liter |
| Gewicht | ca. 530 kg |
| Model specificaties | |
|---|---|
| Artikelnummer | 210110200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 2090 x 1140 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 1830 x 800 x 1855 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1170 x 1890 mm (BxH) |
| Opstaphoogte | ca. 185 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roostervloer |
| Inhoud opvangbak | ca. 220 liter |
| Gewicht | ca. 610 kg |
| Artikelnummer | 210110200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 2090 x 1140 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 1830 x 800 x 1855 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1170 x 1890 mm (BxH) |
| Opstaphoogte | ca. 185 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roostervloer |
| Inhoud opvangbak | ca. 220 liter |
| Gewicht | ca. 610 kg |
| Model specificaties | |
|---|---|
| Artikelnummer | 210220200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 2090 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 1810 x 1810 x 1925 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1170 x 1890 mm (BxH) |
| Opstaphoogte | ca. 115 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijk verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijk verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 250 liter |
| Gewicht | ca. 1020 kg |
| Artikelnummer | 210220200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 2090 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 1810 x 1810 x 1925 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1170 x 1890 mm (BxH) |
| Opstaphoogte | ca. 115 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijk verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijk verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 250 liter |
| Gewicht | ca. 1020 kg |
| Model specificaties | |
|---|---|
| Artikelnummer | 200220210 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 2090 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | ca. 1810 x 1810 x 2290 mm |
| Dagmaat dubbele deur B=1800 mm | ca. 1620 x 2260 mm (BxH) |
| Opstaphoogte | ca. 115 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijk verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijk verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 250 liter |
| Gewicht | ca. 1170 kg |
| Artikelnummer | 200220210 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 2090 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | ca. 1810 x 1810 x 2290 mm |
| Dagmaat dubbele deur B=1800 mm | ca. 1620 x 2260 mm (BxH) |
| Opstaphoogte | ca. 115 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijk verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijk verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 250 liter |
| Gewicht | ca. 1170 kg |
| Model specificaties | |
|---|---|
| Artikelnummer | 200220315 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 2460 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | ca. 2180 x 1810 x 2285 mm |
| Dagmaat dubbele deur B=1800 mm | ca. 1620 x 2260 mm (BxH) |
| Opstaphoogte | ca. 120 mm |
| Draagvermogen roostervloer | ca. 1475 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 300 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 295 liter |
| Gewicht | ca. 1360 kg |
| Artikelnummer | 200220315 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 2460 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | ca. 2180 x 1810 x 2285 mm |
| Dagmaat dubbele deur B=1800 mm | ca. 1620 x 2260 mm (BxH) |
| Opstaphoogte | ca. 120 mm |
| Draagvermogen roostervloer | ca. 1475 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 300 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 295 liter |
| Gewicht | ca. 1360 kg |
| Model specificaties | |
|---|---|
| Artikelnummer | 300220200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 3010 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 2730 x 1810 x 1925 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1170 x 1890 mm (BxH) |
| Opstaphoogte | ca. 115 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijkmatigverdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 380 liter |
| Gewicht | ca. 1390 kg |
| Artikelnummer | 300220200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 3010 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 2730 x 1810 x 1925 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1170 x 1890 mm (BxH) |
| Opstaphoogte | ca. 115 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijkmatigverdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 380 liter |
| Gewicht | ca. 1390 kg |
| Model specificaties | |
|---|---|
| Artikelnummer | 300220210 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 3010 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | ca. 2730 x 1810 x 2290 mm |
| Dagmaat dubbele deur B=1800 mm | ca. 1620 x 2260 mm (BxH) |
| Opstaphoogte | ca. 115 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 380 liter |
| Gewicht | ca. 1540 kg |
| Artikelnummer | 300220210 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 3010 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | ca. 2730 x 1810 x 2290 mm |
| Dagmaat dubbele deur B=1800 mm | ca. 1620 x 2260 mm (BxH) |
| Opstaphoogte | ca. 115 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 380 liter |
| Gewicht | ca. 1540 kg |
| Model specificaties | |
|---|---|
| Artikelnummer | 300220315 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 3010 x 2540 x 2610 mm |
| Afmeting inwendig LxBxH | ca. 2730 x 2180 x 2285 mm |
| Dagmaat dubbele deur B=1800 mm | ca. 1620 x 2260 mm (BxH) |
| Opstaphoogte | ca. 120 mm |
| Draagvermogen roostervloer | ca. 1475 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 300 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 455 liter |
| Gewicht | ca. 1760 kg |
| Artikelnummer | 300220315 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 3010 x 2540 x 2610 mm |
| Afmeting inwendig LxBxH | ca. 2730 x 2180 x 2285 mm |
| Dagmaat dubbele deur B=1800 mm | ca. 1620 x 2260 mm (BxH) |
| Opstaphoogte | ca. 120 mm |
| Draagvermogen roostervloer | ca. 1475 kg/m2 bij gelijkmatig verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 300 kg/m2 bij gelijkmatig verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 455 liter |
| Gewicht | ca. 1760 kg |
| Model specificaties | |
|---|---|
| Artikelnummer | 400220200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 4050 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | 3770 x 1810 x 1925 mm |
| Draagvermogen roostervloer | 1300 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 525 liter |
| Gewicht | 1800 kg |
| Deur | Standaard enkele vleugeldeur B=1300 mm |
| Artikelnummer | 400220200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 4050 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | 3770 x 1810 x 1925 mm |
| Draagvermogen roostervloer | 1300 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 525 liter |
| Gewicht | 1800 kg |
| Deur | Standaard enkele vleugeldeur B=1300 mm |
| Model specificaties | |
|---|---|
| Artikelnummer | 400220210 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 4050 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | 3770 x 1810 x 2290 mm |
| Draagvermogen roostervloer | 1300 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 525 liter |
| Gewicht | 1950 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
| Artikelnummer | 400220210 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 4050 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | 3770 x 1810 x 2290 mm |
| Draagvermogen roostervloer | 1300 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 525 liter |
| Gewicht | 1950 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
| Model specificaties | |
|---|---|
| Artikelnummer | 400220315 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 4050 x 2540 x 2610 mm |
| Afmeting inwendig LxBxH | 3770 x 2180 x 2285 mm |
| Draagvermogen roostervloer | 1475 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 630 liter |
| Gewicht | 2210 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
| Artikelnummer | 400220315 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 4050 x 2540 x 2610 mm |
| Afmeting inwendig LxBxH | 3770 x 2180 x 2285 mm |
| Draagvermogen roostervloer | 1475 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 630 liter |
| Gewicht | 2210 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
| Model specificaties | |
|---|---|
| Artikelnummer | 500220200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 5090 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | 4810 x 1810 x 1925 mm |
| Draagvermogen roostervloer | 1300 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 665 liter |
| Gewicht | 2210 kg |
| Deur | Standaard enkele vleugeldeur B=1300 mm |
| Artikelnummer | 500220200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 5090 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | 4810 x 1810 x 1925 mm |
| Draagvermogen roostervloer | 1300 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 665 liter |
| Gewicht | 2210 kg |
| Deur | Standaard enkele vleugeldeur B=1300 mm |
| Model specificaties | |
|---|---|
| Artikelnummer | 500220210 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 5090 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | ca. 4810 x 1810 x 2290 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 (bij gelijkmatig verdeelde belasting) |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 665 liter |
| Gewicht | ca. 2360 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
| Artikelnummer | 500220210 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 5090 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | ca. 4810 x 1810 x 2290 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 (bij gelijkmatig verdeelde belasting) |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | ca. 665 liter |
| Gewicht | ca. 2360 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
| Model specificaties | |
|---|---|
| Artikelnummer | 500220315 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 5090 x 2540 x 2610 mm |
| Afmeting inwendig LxBxH | 4810 x 2180 x 2285 mm |
| Draagvermogen roostervloer | 1475 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 800 liter |
| Gewicht | 2670 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
| Artikelnummer | 500220315 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 5090 x 2540 x 2610 mm |
| Afmeting inwendig LxBxH | 4810 x 2180 x 2285 mm |
| Draagvermogen roostervloer | 1475 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 800 liter |
| Gewicht | 2670 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
| Model specificaties | |
|---|---|
| Artikelnummer | 600220200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 6010 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | 5730 x 1810 x 1925 mm |
| Draagvermogen roostervloer | 1300 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 800 liter |
| Gewicht | 2580 kg |
| Deur | Standaard enkele vleugeldeur B=1300 mm |
| Artikelnummer | 600220200 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 6010 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | 5730 x 1810 x 1925 mm |
| Draagvermogen roostervloer | 1300 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 800 liter |
| Gewicht | 2580 kg |
| Deur | Standaard enkele vleugeldeur B=1300 mm |
| Model specificaties | |
|---|---|
| Artikelnummer | 600220210 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 6010 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | 5730 x 1810 x 2290 mm |
| Draagvermogen roostervloer | 1300 kg/m2 |
| Opvangbak | Straal gelakt met verzinkte roosters |
| Inhoud opvangbak | 800 liter |
| Gewicht | 2730 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
| Artikelnummer | 600220210 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 6010 x 2170 x 2610 mm |
| Afmeting inwendig LxBxH | 5730 x 1810 x 2290 mm |
| Draagvermogen roostervloer | 1300 kg/m2 |
| Opvangbak | Straal gelakt met verzinkte roosters |
| Inhoud opvangbak | 800 liter |
| Gewicht | 2730 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
| Model specificaties | |
|---|---|
| Artikelnummer | 600220315 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 6010 x 2540 x 2610 mm |
| Afmeting inwendig LxBxH | 5730 x 2180 x 2285 mm |
| Draagvermogen roostervloer | 1475 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 965 liter |
| Gewicht | 3110 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
| Artikelnummer | 600220315 |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | 6010 x 2540 x 2610 mm |
| Afmeting inwendig LxBxH | 5730 x 2180 x 2285 mm |
| Draagvermogen roostervloer | 1475 kg/m2 |
| Opvangbak | Staal gelakt met verzinkte roosters |
| Inhoud opvangbak | 965 liter |
| Gewicht | 3110 kg |
| Deur | Standaard dubbele vleugeldeur B=1800 mm |
Algemene specificaties
Versie 1.5 | 01-06-2025
HILTRA® BIGSAVER® MODEL BS, BS-L, BS-XL ALGEMEEN
Ontwerp/brandwerendheid:
- De samengestelde constructie is beoordeeld door het geaccrediteerde testinstituut Efectis®.
- Efectis brandwerendheidsrapport: 94-CVB-R1178/2009-Efectis-R0834(Rev.1)/2010-Efectis-R1117-S.
- Ontworpen als zelfstandig brandcompartiment voor de opslag van verpakte gevaarlijke stoffen op basis van het Bouwbesluit en de richtlijn PGS 15: 2025 versie 1.0 (definitief/ jan. 2025) .
- Brandwerendheid (WBDBO) 60 minuten bepaald in geval van een brand van buitenaf en een brand van binnenuit op alle criteria van Maatregel M25 van PGS 15: 2025 versie 1.0 (definitief/ jan. 2025)
Behuizing (wanden, dak en deur):
- Behuizing vervaardigd uit verzinkte damwandprofielen.
- Binnenzijde uit onbrandbaar en isolerend materiaal tot een hoogte van 1100 mm afgewerkt met verzinkte plaat.
- Het dak is aan beide lange zijden uitgevoerd met een geïntegreerde regengoot.
- Standaard voorzien van hijsvoorziening geschikt voor leeg transport van de unit.
- Standaard voorzien van aardaansluitpunt.
- Enkele deur conform EN 1634-1:2008 (EI160):
- Bigsaver® model BS is standaard uitgevoerd met een bij brand zelfsluitende enkele vleugeldeur.
- Deurvleugel voorzien van klink, paniekgreep, cilinderslot en deurdranger inclusief automatisch Thermolock brandsluitmechaniek.
- Deursponningen voorzien van bij brand dichtschuimende strippen, zodat deze in geval van brand automatisch worden afgesloten.
- Deur kan in een openingshoek van ca. 90° vergrendeld worden, in geval van brand verbreekt het Thermolock de ver-grendeling en zal de deur automatisch in de dagschoot sluiten.
- Dubbele deur conform EN 1634-1:2008 (EI160):
- Bigsaver® model BS-L en BS-XL zijn standaard uitgevoerd met een bij brand zelfsluitende dubbele vleugeldeur.
- Rechter vleugel met klink, paniekgreep, cilinderslot, deurdranger inclusief automatisch Thermolock brandsluitmechaniek.
- Linker vleugel op binnenzijde met espagnoletsluiting, deurdranger inclusief automatisch Thermolock brandsluitmechaniek.
- Deursponningen voorzien van bij brand dichtschuimende strippen, zodat deze in geval van brand automatisch worden afgesloten.
- Deur kan in een openingshoek van ca. 90° vergrendeld worden, in geval van brand verbreekt het Thermolock de vergrendeling en zal de deur automatisch in de dagschoot sluiten.
Lekbak:
- Volledig vloeistofdicht gelaste lekbak vervaardigd uit staalplaat uitgevoerd met verzinkte roostervloersegmenten.
- Conservering: SA2,5 stralen en conserveren met een 100 µm Acraton zinkfosfaat epoxycoating in kleur RAL 7005/muisgrijs.
Ventilatie-openingen:
- Be- en ontluchting door diametraal geplaatste ventilatieopeningen binnen en buiten afgewerkt met verzinkte schoepenroosters.
- Standaard voorzien van vlamkerend gaas en brandwerende roosters, zodat deze in geval van brand automatisch worden afgesloten.
Gevarenaanduiding:
- Gevarenaanduiding door pictogrammen conform PGS 15, Ø en/of ? 200 mm, symbool: "brandbare (vloei)stoffen” en "vuur, open vlam en roken verboden” (andere pictogrammen op aanvraag leverbaar).
Constructieve opties:
- Optie A1: buitenzijde, m.u.v. bovenzijde dak, afgelakt met een 2K-polyurethaancoating in standaard kleur: RAL 3020/ verkeersrood, RAL 5010/ gentiaanblauw, RAL 6002/loofgroen, RAL 7035/lichtgrijs of RAL 9001/crèmewit.
- Optie A2: buitenzijde, m.u.v. bovenzijde dak, afgelakt met een 2K-polyurethaancoating in niet standaard RAL kleur (m.u.v. verkeers-, lichtgevende en metallic kleuren)
- Optie C: vergroten inhoud lekbak.
- Optie D1A: In plaats van een enkele deur 1300 mm een dubbele vleugeldeur 1800 mm.
- Optie D2B: In plaats van een enkele deur 1300 mm een dubbele vleugeldeur 2700 mm.
- Optie F: flens ØxH=80x40 mm in dak of zijwand gemonteerd in het dak of de zijwand voor het aansluiten van een ventilatiekanaal naar de buitenlucht.
- Optie G: lekbak op de binnenzijde extra voorzien van een gewapende, glasvezelversterkte polyesterbekleding als bescherming van de lekbak(ken) tegen inwerking van chemicaliën. Bestendigheidslijst op aanvraag.
- Optie RC: lekbak voorzien van een verzinkte roostervloer R2.40/30x30 mm met een draagvermogen 2300 kg/m² bij gelijkmatig verdeelde belasting en een puntlast van 425 kg gemeten op een vlak van 200x200 mm.
- Optie S: binnenzijde van de wanden, dak en de deur volledig afgewerkt met verzinkte plaat.
- Optie W: brandwerende scheidingswand t.b.v. het compartimenteren van onverenigbare combinaties gevaarlijke stoffen.
B uitsluitend leverbaar voor de Bigsaver® model BS3, BS4, BS5 en BS6 in de lange zijde.
C uitsluitend leverbaar voor de Bigsaver® model BS en BS-L brandcompartimenten.
Fundament:
- Hiltra Bigsaver brandcompartimenten moeten op een gestort betonfundament worden geplaatst. Het fundament is uit te voeren volgens norm NEN2747 met vlakheidsklasse 2, echter beperkt tot een maximale afwijking van 5 mm over de gehele lengte en/of breedte van de voorziening zelf. Het verdient aanbeveling om het fundament tenminste 250 mm groter aan te houden dan de buitenmaat van de voorziening zelf. Reclamaties toe te schrijven aan een onjuiste fundering vallen buiten de garantie.
| Model specificaties | |
|---|---|

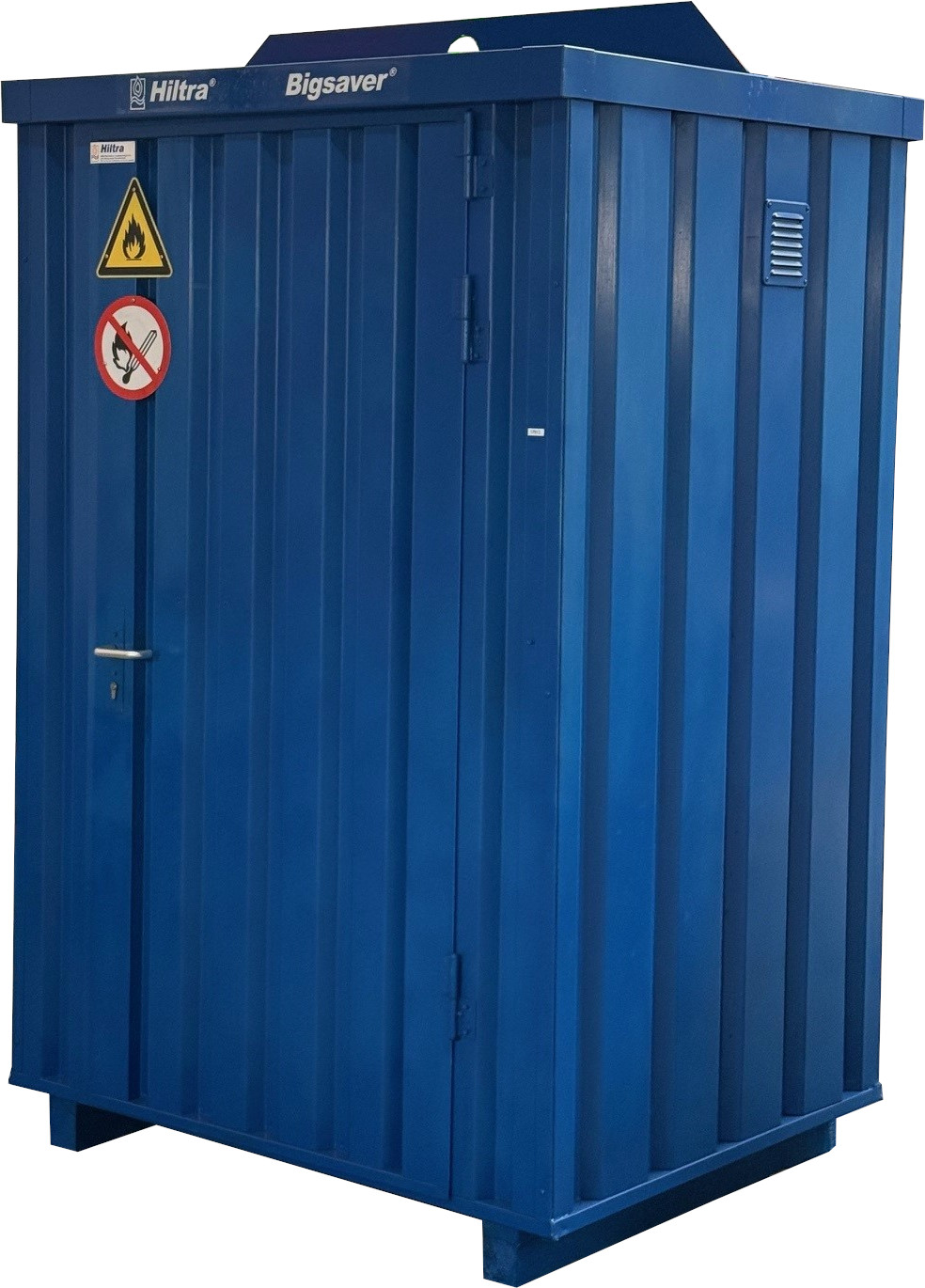

| Artikelnummer | 210110200 |
| Status | Occasion in goede staat, uit voorraad leverbaar! |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 2090 x 1140 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 1830 x 800 x 1855 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1170 x 1890 mm (BxH) |
| Opstaphoogte | ca. 185 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijk verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijk verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roostervloer |
| Inhoud opvangbak | ca. 220 liter |
| Gewicht | ca. 610 kg |
| Dit model is optioneel uitgevoerd met: | |
| Optie G (210110217) | Binnenzijde lekbak bekleed met chemicalienbestendige GFK |
| Optie S (210110213) | Binnenzijde geheel bekleed met verzinkt staalplaat |
| Electro (190150401) | Ex ventilator (op dakvlak) 2-2,5 230V - 1.07A - 120W - IP55, staal gelakt |
| Electro (820300106) | Ex motorbeveiligingsschakelaar 1,0-1,6A |
| Artikelnummer | 210110200 |
| Status | Occasion in goede staat, uit voorraad leverbaar! |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 2090 x 1140 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 1830 x 800 x 1855 mm |
| Dagmaat enkele deur B=1300 mm | ca. 1170 x 1890 mm (BxH) |
| Opstaphoogte | ca. 185 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijk verdeelde last |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijk verdeelde last |
| Opvangbak | Gestraald staal, gelakt met verzinkte roostervloer |
| Inhoud opvangbak | ca. 220 liter |
| Gewicht | ca. 610 kg |
| Dit model is optioneel uitgevoerd met: | |
| Optie G (210110217) | Binnenzijde lekbak bekleed met chemicalienbestendige GFK |
| Optie S (210110213) | Binnenzijde geheel bekleed met verzinkt staalplaat |
| Electro (190150401) | Ex ventilator (op dakvlak) 2-2,5 230V - 1.07A - 120W - IP55, staal gelakt |
| Electro (820300106) | Ex motorbeveiligingsschakelaar 1,0-1,6A |
| Model specificaties | |
|---|---|
| Artikelnummer | 300220200 |
| Status | Occasion in goede staat, uit voorraad leverbaar |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 3010 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 2730 x 1810 x 1925 mm |
| Dagmaat enkele deur B=1300 mm (standaard) | ca. 1170 x 1890 mm (BxH) |
| Opstaphoogte | ca. 115 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijkverdeelde belasting |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijkverdeelde belasting |
| Opvangbak | Gestraald staal, gelakt incl. verzinkte roostervloer |
| Inhoud opvangbak | ca. 380 liter |
| Gewicht | ca. 1390 kg |

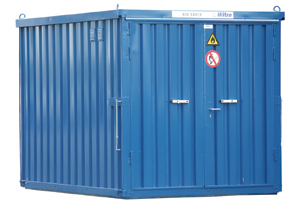

| Deze Bigsaver BS3 is optioneel uitgevoerd met: | |
| Optie A1 (300220400) | Buitenzijde afgelakt in RAL5010/blauw |
| Optie D1 (300220220) | Afsluitbare dubbelopenslaande zelfsluitende vleugeldeur B = 1800 mm, dagmaat 1620x1890 mm (BxH) |
| Optie F (190140209) | Dakflens Ø 80 x 40 mm (bxH) mm voor aansluiting ventilator/ventilatiesysteem |
| Opte G (300220407) | GFK coating aan binnenzijde van de lekbak |
| Optie S (300220403) | Afwerking binnenzijde (wanden, deur, plafond) geheel met thermisch verzinkt staalplaat |
| Artikelnummer | 300220200 |
| Status | Occasion in goede staat, uit voorraad leverbaar |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afmeting uitwendig LxBxH | ca. 3010 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 2730 x 1810 x 1925 mm |
| Dagmaat enkele deur B=1300 mm (standaard) | ca. 1170 x 1890 mm (BxH) |
| Opstaphoogte | ca. 115 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 bij gelijkverdeelde belasting |
| Puntbelasting roostervloer 20x20 cm | ca. 230 kg/m2 bij gelijkverdeelde belasting |
| Opvangbak | Gestraald staal, gelakt incl. verzinkte roostervloer |
| Inhoud opvangbak | ca. 380 liter |
| Gewicht | ca. 1390 kg |
| Deze Bigsaver BS3 is optioneel uitgevoerd met: | |
| Optie A1 (300220400) | Buitenzijde afgelakt in RAL5010/blauw |
| Optie D1 (300220220) | Afsluitbare dubbelopenslaande zelfsluitende vleugeldeur B = 1800 mm, dagmaat 1620x1890 mm (BxH) |
| Optie F (190140209) | Dakflens Ø 80 x 40 mm (bxH) mm voor aansluiting ventilator/ventilatiesysteem |
| Opte G (300220407) | GFK coating aan binnenzijde van de lekbak |
| Optie S (300220403) | Afwerking binnenzijde (wanden, deur, plafond) geheel met thermisch verzinkt staalplaat |
| Model specificaties | |
|---|---|
| Artikelnummer | 600220200 |
| Status | Occasion in goede staat, uit voorraad leverbaar |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afwerking buitenzijde | Dak en wanden van verzinkt stalen ongelakte damwandprofielen. |
| Afmeting uitwendig LxBxH | ca. 6010 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 5730 x 1810 x 1925 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 |
| Opvangbak | Staal gestraald, gelakt met Acraton incl. verzinkte roosters |
| Inhoud opvangbak | ca. 800 liter |
| Gewicht | ca. 2580 kg |
| Deur standaard | Afsluitbare, zelfsluitende enkele vleugeldeur B=1300 mm |
| Deze Bigsaver is optioneel voorzien van: | |
| optie A1 (600220400) | Buitenzijde afgelakt RAL5010/blauw |
| optie D1 (300220220) | Afsluitbare, zelfsluitende dubbelopenslaande deur B=1800 mm (dagmaat 1600x1820 mm) |
| optie F (190140206) | Flensaansluiting diameter x breedte 80x40 mm op dakvlak tbv afzuiging |
| optie G (600220407) | Binnenzijde van de lekbak voorzien chemicalienbestendige polyester-bekleding |
| optie S (600220403) | Binnenzijde wanden en dak afgewerkt met verzinkt staalplaat |
| Artikelnummer | 600220200 |
| Status | Occasion in goede staat, uit voorraad leverbaar |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afwerking buitenzijde | Dak en wanden van verzinkt stalen ongelakte damwandprofielen. |
| Afmeting uitwendig LxBxH | ca. 6010 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 5730 x 1810 x 1925 mm |
| Draagvermogen roostervloer | ca. 1300 kg/m2 |
| Opvangbak | Staal gestraald, gelakt met Acraton incl. verzinkte roosters |
| Inhoud opvangbak | ca. 800 liter |
| Gewicht | ca. 2580 kg |
| Deur standaard | Afsluitbare, zelfsluitende enkele vleugeldeur B=1300 mm |
| Deze Bigsaver is optioneel voorzien van: | |
| optie A1 (600220400) | Buitenzijde afgelakt RAL5010/blauw |
| optie D1 (300220220) | Afsluitbare, zelfsluitende dubbelopenslaande deur B=1800 mm (dagmaat 1600x1820 mm) |
| optie F (190140206) | Flensaansluiting diameter x breedte 80x40 mm op dakvlak tbv afzuiging |
| optie G (600220407) | Binnenzijde van de lekbak voorzien chemicalienbestendige polyester-bekleding |
| optie S (600220403) | Binnenzijde wanden en dak afgewerkt met verzinkt staalplaat |
| Model specificaties | |
|---|---|
| Artikelnummer | 600220200 |
| Status | Occasion in goede staat, uit voorraad leverbaar |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afwerking buitenzijde | Staal verzinkte ongelakte damwandprofielen. LET OP !! Op afbeelding gelakt. |
| Afmeting uitwendig LxBxH | ca. 6010 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 5730 x 1810 x 1925 mm |
| Draagvermogen roostervloer | 1300 kg/m2 bij gelijkverdeelde last |
| Opvangbak | Staal gestraald en gelakt met Acraton, incl. verzinkte roosters |
| Inhoud opvangbak | ca. 800 liter |
| Gewicht | ca. 2580 kg |
| Deur standaard | Afsluitbare, zelfsluitende enkele vleugeldeur B=1300 mm |
| Deze Bigsaver is optioneel voorzien van: | |
| Stellingen | aan beide lange zijden : 390 cm breed met 12 legborden a 1300x40 cm, totaal ca. 16 m1 legborden. totaal container ca. 31 m1 (12,4 m2) |
| optie D1 (300220220) | Afsluitbare, zelfsluitende dubbelopenslaande deur B=1800 mm (dagmaat ca. 1600x1820 mm) |
| optie F (190140206) | Flensaansluiting diameter x breedte 80x40 mm, op dakvlak tbv afzuiging |
| optie G (600220407) | Binnenzijde van de lekbak voorzien van chemicalienbestendige polyester-bekleding |
| optie S (600220403) | Binnenzijde wanden en dak afgewerkt met verzinkt staalplaat |
| Artikelnummer | 600220200 |
| Status | Occasion in goede staat, uit voorraad leverbaar |
| Brandwerendheid | F60 conform NEN6069 (Efectis rapport) |
| Afwerking buitenzijde | Staal verzinkte ongelakte damwandprofielen. LET OP !! Op afbeelding gelakt. |
| Afmeting uitwendig LxBxH | ca. 6010 x 2170 x 2250 mm |
| Afmeting inwendig LxBxH | ca. 5730 x 1810 x 1925 mm |
| Draagvermogen roostervloer | 1300 kg/m2 bij gelijkverdeelde last |
| Opvangbak | Staal gestraald en gelakt met Acraton, incl. verzinkte roosters |
| Inhoud opvangbak | ca. 800 liter |
| Gewicht | ca. 2580 kg |
| Deur standaard | Afsluitbare, zelfsluitende enkele vleugeldeur B=1300 mm |
| Deze Bigsaver is optioneel voorzien van: | |
| Stellingen | aan beide lange zijden : 390 cm breed met 12 legborden a 1300x40 cm, totaal ca. 16 m1 legborden. totaal container ca. 31 m1 (12,4 m2) |
| optie D1 (300220220) | Afsluitbare, zelfsluitende dubbelopenslaande deur B=1800 mm (dagmaat ca. 1600x1820 mm) |
| optie F (190140206) | Flensaansluiting diameter x breedte 80x40 mm, op dakvlak tbv afzuiging |
| optie G (600220407) | Binnenzijde van de lekbak voorzien van chemicalienbestendige polyester-bekleding |
| optie S (600220403) | Binnenzijde wanden en dak afgewerkt met verzinkt staalplaat |
