Hiltra

Bigsaver Brandabschnitte

Bigsaver F60 model BS 1-14
Bigsaver F60 model BS 1-14
200150200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 1420 x 1030 x 2250 mm
Afmeting inwendig LxBxH 1120 x 900 x 1705 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Straal gelakt met verzinkt rooster
Inhoud opvangbak 220 liter
Gewicht 420 kg
Deur Standaard enkele vleugeldeur B=1300 mm

200150200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 1420 x 1030 x 2250 mm
Afmeting inwendig LxBxH 1120 x 900 x 1705 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Straal gelakt met verzinkt rooster
Inhoud opvangbak 220 liter
Gewicht 420 kg
Deur Standaard enkele vleugeldeur B=1300 mm

Bigsaver F60 model BS 1-25
Bigsaver F60 model BS 1-25
200150250
Afmeting uitwendig LxBxH 1420 x 1440 x 2250 mm
Afmeting inwendig LxBxH 1165 x 1105 x 1850 mm
Draagvermogen roostervloer 820 kg/m2
Opvangbak Staal gelakt met verzinkt rooster
Inhoud opvangbak 220 liter
Gewicht 530 kg
Deur Standaard enkele vleugeldeur B=1300 mm
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)

200150250
Afmeting uitwendig LxBxH 1420 x 1440 x 2250 mm
Afmeting inwendig LxBxH 1165 x 1105 x 1850 mm
Draagvermogen roostervloer 820 kg/m2
Opvangbak Staal gelakt met verzinkt rooster
Inhoud opvangbak 220 liter
Gewicht 530 kg
Deur Standaard enkele vleugeldeur B=1300 mm
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)

Bigsaver F60 model BS 1
Bigsaver F60 model BS 1
210110200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 2090 x 1140 x 2250 mm
Afmeting inwendig LxBxH 1830 x 800 x 1855 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roostervloer
Inhoud opvangbak 220 liter
Gewicht 610 kg
Deur Standaard enkele vleugeldeur B=1300 mm

210110200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 2090 x 1140 x 2250 mm
Afmeting inwendig LxBxH 1830 x 800 x 1855 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roostervloer
Inhoud opvangbak 220 liter
Gewicht 610 kg
Deur Standaard enkele vleugeldeur B=1300 mm

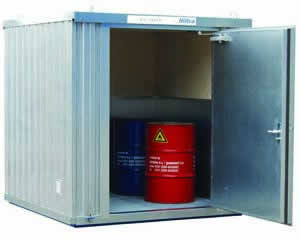

Bigsaver F60 model BS 2
Bigsaver F60 model BS 2
210220200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 2090 x 2170 x 2250 mm
Afmeting inwendig LxBxH 1810 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 250 liter
Gewicht 1020 kg
Deur Standaard enkele vleugeldeur B=1300 mm

210220200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 2090 x 2170 x 2250 mm
Afmeting inwendig LxBxH 1810 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 250 liter
Gewicht 1020 kg
Deur Standaard enkele vleugeldeur B=1300 mm

Bigsaver F60 model BS 2-L
Bigsaver F60 model BS 2-L
200220210
Afmeting uitwendig LxBxH 2090 x 2170 x 2610 mm
Afmeting inwendig LxBxH 1810 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 250 liter
Gewicht 1170 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

200220210
Afmeting uitwendig LxBxH 2090 x 2170 x 2610 mm
Afmeting inwendig LxBxH 1810 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 250 liter
Gewicht 1170 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

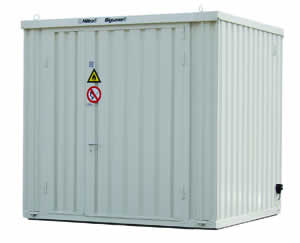

Bigsaver F60 model BS 2-XL
Bigsaver F60 model BS 2-XL
200220315
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 2460 x 2170 x 2610 mm
Afmeting inwendig LxBxH 2180 x 1810 x 2285 mm
Draagvermogen roostervloer 1475 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 295 liter
Gewicht 1360 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

200220315
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 2460 x 2170 x 2610 mm
Afmeting inwendig LxBxH 2180 x 1810 x 2285 mm
Draagvermogen roostervloer 1475 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 295 liter
Gewicht 1360 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

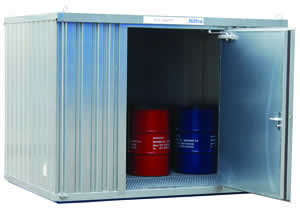

Bigsaver F60 model BS 3
Bigsaver F60 model BS 3
300220200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 3010 x 2170 x 2250 mm
Afmeting inwendig LxBxH 2730 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 380 liter
Gewicht 1390 kg
Deur Standaard enkele vleugeldeur B=1300 mm

300220200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 3010 x 2170 x 2250 mm
Afmeting inwendig LxBxH 2730 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 380 liter
Gewicht 1390 kg
Deur Standaard enkele vleugeldeur B=1300 mm

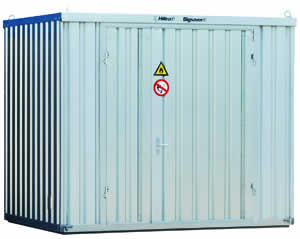

Bigsaver F60 model BS 3-L
Bigsaver F60 model BS 3-L
300220210
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 3010 x 2170 x 2610 mm
Afmeting inwendig LxBxH 2730 x 1810 x 2290 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 380 liter
Gewicht 1540 kg
Deur Standaard dubbele vleugeldeur B=1800 mm.

300220210
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 3010 x 2170 x 2610 mm
Afmeting inwendig LxBxH 2730 x 1810 x 2290 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 380 liter
Gewicht 1540 kg
Deur Standaard dubbele vleugeldeur B=1800 mm.

Bigsaver F60 model BS 3-XL
Bigsaver F60 model BS 3-XL
300220315
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 3010 x 2540 x 2610 mm
Afmeting inwendig LxBxH 2730 x 2180 x 2285 mm
Draagvermogen roostervloer 1475 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 455 liter
Gewicht 1760 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

300220315
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 3010 x 2540 x 2610 mm
Afmeting inwendig LxBxH 2730 x 2180 x 2285 mm
Draagvermogen roostervloer 1475 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 455 liter
Gewicht 1760 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

Bigsaver F60 model BS 4
Bigsaver F60 model BS 4
400220200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 4050 x 2170 x 2250 mm
Afmeting inwendig LxBxH 3770 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 525 liter
Gewicht 1800 kg
Deur Standaard enkele vleugeldeur B=1300 mm

400220200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 4050 x 2170 x 2250 mm
Afmeting inwendig LxBxH 3770 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 525 liter
Gewicht 1800 kg
Deur Standaard enkele vleugeldeur B=1300 mm

Bigsaver F60 model BS 4-L
Bigsaver F60 model BS 4-L
400220210
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 4050 x 2170 x 2610 mm
Afmeting inwendig LxBxH 3770 x 1810 x 2290 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 525 liter
Gewicht 1950 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

400220210
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 4050 x 2170 x 2610 mm
Afmeting inwendig LxBxH 3770 x 1810 x 2290 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 525 liter
Gewicht 1950 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

Bigsaver F60 model BS 4-XL
Bigsaver F60 model BS 4-XL
400220315
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 4050 x 2540 x 2610 mm
Afmeting inwendig LxBxH 3770 x 2180 x 2285 mm
Draagvermogen roostervloer 1475 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 630 liter
Gewicht 2210 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

400220315
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 4050 x 2540 x 2610 mm
Afmeting inwendig LxBxH 3770 x 2180 x 2285 mm
Draagvermogen roostervloer 1475 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 630 liter
Gewicht 2210 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

Bigsaver F60 model BS 5
Bigsaver F60 model BS 5
500220200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 5090 x 2170 x 2250 mm
Afmeting inwendig LxBxH 4810 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 665 liter
Gewicht 2210 kg
Deur Standaard enkele vleugeldeur B=1300 mm

500220200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 5090 x 2170 x 2250 mm
Afmeting inwendig LxBxH 4810 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 665 liter
Gewicht 2210 kg
Deur Standaard enkele vleugeldeur B=1300 mm

Bigsaver F60 model BS 5-L
Bigsaver F60 model BS 5-L
500220210
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 5090 x 2170 x 2610 mm
Afmeting inwendig LxBxH 4810 x 1810 x 2290 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 665 liter
Gewicht 2360 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

500220210
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 5090 x 2170 x 2610 mm
Afmeting inwendig LxBxH 4810 x 1810 x 2290 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 665 liter
Gewicht 2360 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

Bigsaver F60 model BS 5-XL
Bigsaver F60 model BS 5-XL
500220315
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 5090 x 2540 x 2610 mm
Afmeting inwendig LxBxH 4810 x 2180 x 2285 mm
Draagvermogen roostervloer 1475 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 800 liter
Gewicht 2670 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

500220315
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 5090 x 2540 x 2610 mm
Afmeting inwendig LxBxH 4810 x 2180 x 2285 mm
Draagvermogen roostervloer 1475 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 800 liter
Gewicht 2670 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

Bigsaver F60 model BS 6
Bigsaver F60 model BS 6
600220200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 6010 x 2170 x 2250 mm
Afmeting inwendig LxBxH 5730 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 800 liter
Gewicht 2580 kg
Deur Standaard enkele vleugeldeur B=1300 mm

600220200
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 6010 x 2170 x 2250 mm
Afmeting inwendig LxBxH 5730 x 1810 x 1925 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 800 liter
Gewicht 2580 kg
Deur Standaard enkele vleugeldeur B=1300 mm

Bigsaver F60 model BS 6-L
Bigsaver F60 model BS 6-L
600220210
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 6010 x 2170 x 2610 mm
Afmeting inwendig LxBxH 5730 x 1810 x 2290 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Straal gelakt met verzinkte roosters
Inhoud opvangbak 800 liter
Gewicht 2730 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

600220210
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 6010 x 2170 x 2610 mm
Afmeting inwendig LxBxH 5730 x 1810 x 2290 mm
Draagvermogen roostervloer 1300 kg/m2
Opvangbak Straal gelakt met verzinkte roosters
Inhoud opvangbak 800 liter
Gewicht 2730 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

Bigsaver F60 model BS 6-XL
Bigsaver F60 model BS 6-XL
600220315
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 6010 x 2540 x 2610 mm
Afmeting inwendig LxBxH 5730 x 2180 x 2285 mm
Draagvermogen roostervloer 1475 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 965 liter
Gewicht 3110 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

600220315
Brandwerendheid F60 conform NEN6069 : 2005 (Efectis certif.)
Afmeting uitwendig LxBxH 6010 x 2540 x 2610 mm
Afmeting inwendig LxBxH 5730 x 2180 x 2285 mm
Draagvermogen roostervloer 1475 kg/m2
Opvangbak Staal gelakt met verzinkte roosters
Inhoud opvangbak 965 liter
Gewicht 3110 kg
Deur Standaard dubbele vleugeldeur B=1800 mm

Version 1.0 | 31-01-2018
.

HILTRA® BIGSAVER® MODELL BS GENERAL

Gestaltung/Brandschutz:
  • Die Verbundstruktur wurde von dem akkreditierten Prüfinstitut Efectis & Reg. bewertet.
  • Efectis brandwerendheidsrapport: 94-CVB-R1178/2009-Efectis-R0834(Rev.1)/2010-Efectis-R1117-S.
  • Ausgelegt als eigenständiger Brandabschnitt für die Lagerung von verpackten Gefahrstoffen auf der Grundlage der Bauverordnung und der Richtlinie PGS 15: 2016 Version 1.0.
  • Feuerwiderstand (WBDBO) 60 Minuten, ermittelt im Falle eines Brandes von außen und eines Brandes von innen nach allen Kriterien der PGS 15:2016 Version 1.0, Regel 3.2.9.
    • .
Gehäuse (Wände, Dach und Tür):
.
  • Gehäuse aus verzinkten Spundwänden
    • .
  • Innenseite aus nicht brennbarem und isolierendem Material bis zu einer Höhe von 1100 mm mit verzinktem Blech verkleidet.
  • Das Dach ist aus verzinktem Stahlblech gefertigt.
  • Das Dach ist an beiden Längsseiten mit einer integrierten Regenrinne ausgestattet.
  • Ständer mit Hebevorrichtung, geeignet für den Leertransport des Gerätes
    • Standardmäßig mit Erdungspunkt ausgestattet.Einzeltür nach EN 1634-1:2008 (EI160):
    .
    • Bigsaver® Modell BS ist serienmäßig mit einer selbstschließenden einflügeligen Tür für den Fall eines Brandes ausgestattet.
    • Türflügel ausgestattet mit Drücker, Panikstange, Zylinderschloss und Türschließer einschließlich automatischem Thermolock-Brandschutzmechanismus.
      • Türfälze sind mit Schaumstoffdichtungsstreifen versehen, so dass sie im Brandfall automatisch geschlossen werden.
      Die Tür kann in einem Öffnungswinkel von ca. 90° verriegelt werden, im Brandfall bricht der Thermolock-Mechanismus das Schloss auf und die Tür schließt automatisch in der Falle
      .
    .
    Doppeltür gemäß EN 1634-1:2008 (EI160):
    .
    • Bigsaver® Modelle BS-L und BS-XL sind serienmäßig mit einer selbstschließenden zweiflügeligen Tür für den Brandfall ausgestattet.
    • Der rechte Türflügel ist mit einem Griff, einer Panikstange, einem Zylinderschloss und einem Türschließer mit automatischem Thermolock-Brandschutzmechanismus ausgestattet.
      • Linkes Türblatt auf der Innenseite mit Drehstangenschloss und Türschließer inklusive automatischem Thermolock-Feuerschutztür-Schließmechanismus Die Türfalzbereiche sind mit Schaumstoffdichtungsstreifen versehen, so dass sie im Brandfall automatisch abdichten.
      Die Tür kann in einem Öffnungswinkel von ca. 90° verriegelt werden, im Brandfall bricht Thermolock die Verriegelung auf und die Tür schließt automatisch in der Falle.
      Tropfschale:
      .
      • Vollkommen flüssigkeitsdicht verschweißte Auffangwanne aus Stahlblech mit verzinkten Spaltenbodensegmenten.
        • Konservierung: entfettet und mit einer 80 µm Zweikomponenten-Zinkphosphatierung in RAL 7040/Fenstergrau lackiert.
        Belüftung:
        .
        • Be- und Entlüftung durch diametral angeordnete Lüftungsöffnungen innen und außen, ausgeführt mit verzinkten Lamellen
          • .
        • Standardmäßig mit schwer entflammbarem Netz und feuerfesten Jalousien ausgestattet, so dass sie im Brandfall automatisch geschlossen werden.
          • Bezeichnung der Gefahr:
          .
          • Gefahrenzeichen durch Piktogramme nach PGS 15, Ø und/oder ? 200 mm, Symbol: "Entzündbare (flüssige) Stoffe" und "Feuer, offene Flamme und Rauchen verboten"  (andere Piktogramme auf Anfrage erhältlich).


€ 12.196,00
€ 7.927,40 (-35%)
300220200

300220200
Labsaver F90 LS1220-EN - grijs

€ 2.175,00

€ 7.927,40
Lekbak en rooster verzinkt model HLB 4

€ 322,00

€ 441,70
